Insonorisation compresseur

Message par rdoc le Ven 15 Jan 2016 - 12:10

Hello le forum,

Habitant dans un immeuble situé dans un quartier avec beaucoup de voisins, et aillent envie de commencer à faire mes propre vernis sur casque...
Il me fallait acheté un compresseur avec un bon débit d'air. Seul problème les compresseurs à air avec moteur à sec font 97db.

En fouillant sur le net et le forum afin de trouver une solution viable à mon problème, je suis tombé sur la réalisation d'un caisson phonique homemade pour compresseur.

Je me suis donc lancé dans cette réalisation....
Voici le projet et ma réalisation...

Caisson de 644x644mm et 1300mm de haut.
MDF 22mm ép.
Laine de roche 40mm.
Mousse phonique 50mm.
Récupe de bois pour les sorties d'air
Sonde de température
Moteur de ventilation d'une vielle hotte pour l'évacuation de la chaleur du moteur.

Mise en place de tous les éléments selon mon projet 3D.
(Très important pour les sorties d'air faire des chicane/labyrinte afin de réduire au max la sortie de bruit.)

Une fois tous assemblé, j'ai fait quelque teste de son afin de voir si le résultat était satisfaisant...... et oui !!!
A titre de comparaison, il fait moins de bruit que mon petit compresseur silencieux de 3L pour l'aero.
Il fait 65db sur une application pour mon portable. = conversation normal.

Les premiers teste ont été fait avec une aération naturel. La température montait une vitesse impressionnant 70° au bout de deux remplissage.
La meilleures solution que j'ai trouvé pour résoudre le problème de chaleur a été de placer une ventilation de hotte de cuisine à l'intérieur du caisson juste dessus du compresseur.

Résultat = température max 27 / 30° lors d'une utilisation standard.

La hotte à une puissance d'extraction de 270m3/Heures, donc assez de puissance pour extraire l'air chaud de l'intérieur et faire rentrer de l'air frais par l'entrée du bas afin de refroidir au mieux.

Je vous partage cette solution pour les gens comme moi qui n'ont pas d'atelier et qui peinent au balcon.

Avantage du caisson et du compresseur:
-Faible nuisance sonore - env. 60/65db
-Compresseur à l'abri des poussières et caché
-Possibilité de faire soi même les vernis
-Utilisation du pistolet pour les bases etc.
-Utilisation plus confortable avec l'aero
avec 50L je peux peindre presque toutes la soirée sans remplir le compresseur...
-Faible coût du compresseur 160chf


Désavantage:
-Coût du caisson env. 150chf (matériaux pas donné... sans la hotte de ventil.!)
-Encombrant
-Mobilité zero
-Accès pour le purger (problème qui peut être résolue en ajoutant un tube vers l'extérieur)

Je vous mettrai des photos une fois finalisé et mis en place sur mon balcon...

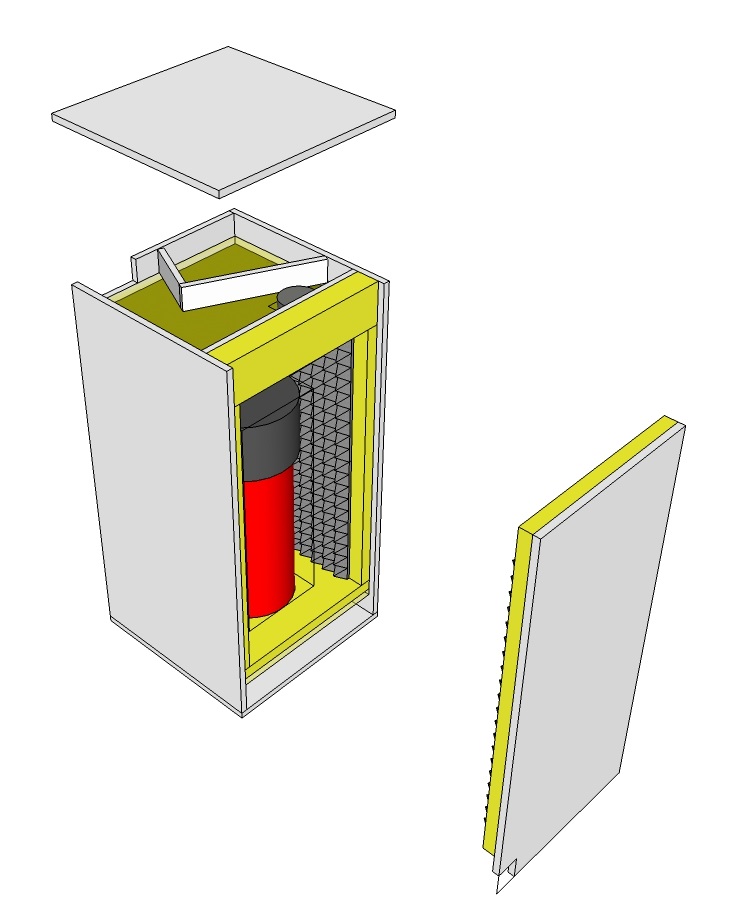

En attendant voici le projet 3D.




avatar
dahue
brusheur tres actif

Nombre de messages : 2024
Date de naissance : 09/01/1962
Age : 55
Localisation : Billere
Date d'inscription : 26/04/2014

Re: Insonorisation compresseur

Message par dahue le Ven 15 Jan 2016 - 14:54

verre Ingénieux le caisson

ptit question ???? tu a couplé la ventilation avec le démarrage du compresseur ??????? scratch scratch

hello hello
avatar
rdoc
Rang 3

Nombre de messages : 213
Date de naissance : 23/08/1986
Age : 31
Date d'inscription : 27/02/2012

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par rdoc le Ven 15 Jan 2016 - 15:09

Non mais ils seront les deux branché sur une multi prise avec chacun sont interrupteur afin de brancher chacun séparément... la ventilation doit tourné plus longtemps que le compresseur afin que la température à l'intérieur ne monte pas...

L'ideal serait de branche la hotte sur un thermostat et que à 30° la ventilation s'enclenche toutes seule...
avatar
djdj
Administrateur
Administrateur

Nombre de messages : 30313
Date de naissance : 02/09/1966
Age : 50
Localisation : Charleroi
Date d'inscription : 01/11/2009

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par djdj le Ven 15 Jan 2016 - 16:32




JE SUIS KUNG FU PANDAN........ c'est Hubert de lartigue qui l'a dit !!!

Elastoc !!! il peux pas m'encaisser !! j'men fou moi non plus
avatar
phil66
MODERATEUR
MODERATEUR

Nombre de messages : 5934
Date de naissance : 07/02/1957
Age : 60
Localisation : 66290 cerbere proche perpignan
Date d'inscription : 20/10/2009

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par phil66 le Ven 15 Jan 2016 - 17:07

bonne idée et réa bravo
avatar
Baudimont
V.I.P
V.I.P

Nombre de messages : 3143
Date de naissance : 19/06/1980
Age : 37
Localisation : Hautes Vosges
Date d'inscription : 12/01/2014

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par Baudimont le Ven 15 Jan 2016 - 17:10

ça m'épate toujours les bricoleurs. Joli projet
avatar
seb51
brusheur tres actif

Nombre de messages : 1496
Date de naissance : 09/06/1984
Age : 33
Localisation : reims
Date d'inscription : 27/06/2011

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par seb51 le Ven 15 Jan 2016 - 17:49

beau projet a suivre sa va être du taff
avatar
congre85
brusheur tres actif

Nombre de messages : 5695
Date de naissance : 15/12/1952
Age : 64
Localisation : vendee
Date d'inscription : 13/11/2009

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par congre85 le Sam 16 Jan 2016 - 0:04

Salut Seb!
ce n'est plus un projet, il l'a réalisé et c'est opérationnel! verre verre
cdt
Willy
avatar
seb51
brusheur tres actif

Nombre de messages : 1496
Date de naissance : 09/06/1984
Age : 33
Localisation : reims
Date d'inscription : 27/06/2011

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par seb51 le Sam 16 Jan 2016 - 0:38

A merde je suis vraiment en décalage faut vraiment que j'arrive a suivre un peut plus désolé!
Cordialement
avatar
rdoc
Rang 3

Nombre de messages : 213
Date de naissance : 23/08/1986
Age : 31
Date d'inscription : 27/02/2012

Presentation
Participation au forum:
5/5  (5/5)

Re: Insonorisation compresseur

Message par rdoc le Sam 16 Jan 2016 - 9:12

Hello le forum!

Merci pour com's

Oui, il est déjà fait, manque quelque détails mais dès qu'il sera complètement fini, je vous ferai des photos...

Salutations!
